詳解使用磁芯組裝機操作的高頻變壓器結構

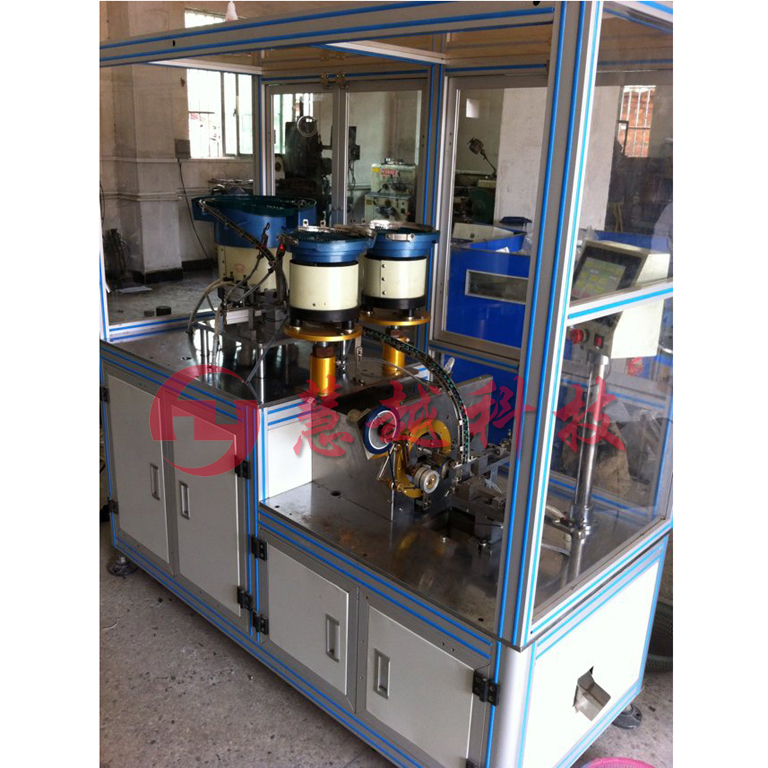

我司磁芯組裝機是針對高頻變壓器組裝和包膠的，那么高頻變壓器是怎么樣的結構呢？下面有慧越小編跟大家淺談一下。

1、變壓器骨架一般按變壓器所使用的磁芯(或鐵芯)型號進行分類，有EI、EE、EF、EPC、ER、RM、PQ、UU等型號，而每個型號又可按磁芯(或鐵芯)大小進行區分，如EE5、EE8、EE13、EE19等大小不一的型號。

2、變壓器骨架按形狀分為：立式和臥式兩種；按變壓器的工作頻率又分為高頻骨架和低頻骨架兩種，這里所講的頻率，并不是指使用的次數，而是指變壓器在工作時周期性變化的次數，單位是赫茲(Hz)，簡稱赫，也常用千赫(kHz)或兆赫(MHz)或GHz做單位；按骨架的針腳使用性質，又分為傳統式骨架（DIP）和帖片式骨架（SMD）兩種
